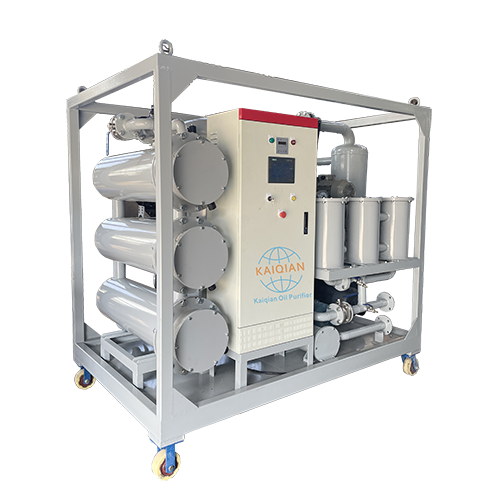

變壓器絕緣油真空濾油機專業用于變壓器絕緣油、有載分接開關、互感器真空干燥，能快速有效濾除變壓器中的水分、氣體、雜質、乙炔、游離碳、氣體、酸值、膠質等保證變壓器安全運行起到了重要的作用。

變壓器絕緣油真空濾油機主要技術參數

工作原理及流程示意圖、電路圖

1.工作原理：

 真空濾油機根據減壓分離，真空干燥、機械精密過濾原理。真空濾油機為單獨的一臺整機，無任何附屬機械設備，利用水的飽和溫度曲線和真空干燥原理進行立體的、多層面的快速高效油水分離技術，多級大通量深層次精密過濾技術，經處理后的油品達到國標使用標準。

工作流程

待處理油經過一級粗濾器后進入加熱器進行加熱，加熱后的油經過第二級過濾器到螺旋噴淋霧化系統，絕緣油變?yōu)榇至ｌF狀下落到反應塔上進入真空分離室，水分即開始蒸發，油霧，在罐內形成立體的，多層面的蒸發結構，通過短時的循環，便可達到凈化目的。經過除雜質、脫水、脫氣、除酸的油品在油泵的作用下經過精密過濾器完成一個凈油工作循環。從真空分離室中分離出來的水蒸氣熱空氣進入冷疑器，大部分水蒸氣凝結為水存入積水倉，排出機外，油中熱空氣經冷卻后由真空泵排出。

雙級真空濾油機功能

4.1主變壓器220-550KVA主變壓器絕緣油脫水、脫氣、除雜質。

4.2主變壓器220-550KVA主變壓器絕緣油脫除乙炔。

4.3主變壓器220-550KVA主變壓器絕緣油抽真空干燥。

4.4變壓器油真空濾油機最大處理量可以滿足150噸單臺變壓器絕緣油凈化處理。

4.5有效濾除100%油液中的游離水和99.9%溶解水的同時還可濾除100%游離氣體和99%溶解氣體等。

4.6.雙級真空濾油機最新技術增加在線脫酸系統，在對絕緣油凈化的同時實現脫酸值的功能，酸值mgkoH/g/≤0.3凈化后指標低于≤0.03mgkoH/g
